Mappatura sottoservizi e reti tecnologiche

La tecnica Georadar consente la mappatura dei sottoservizi qualora esistano le condizioni fisiche di contrasto "dielettrico" tra la tubazione interrata e il suolo in posto. Inoltre, attraverso il georadar, Ŕ possibile determinare le caratteristiche litologiche del terreno a supporto di una scelta di una tecnica appropriata di scavo da utilizzare.

Nel caso in cui la tubazione sia in prossimità della falda freatica o in terreni argillosi umidi, le possibilitÓ di identificazione dei sottoservizi diminuiscono per la mancanza del suddetto contrasto dielettrico o per una dispersione del segnale radar nel terreno. In questo caso, in aggiunta al sistema georadar, si impiegano tecniche alternative o complementari come i localizzatori ad induzione elettromagnetica.

Vedi anche: esempio di mappatura sottoservizi in un impianto industriale

Perforazioni no-dig

La RMC basandosi sull'esperienza acquisita nel supporto alle perforazioni "no-dig", ha sviluppato i seguenti due metodi di indagine georadar:

  • Supporto in tempo reale per la mappatura in campo dei servizi trasversali-longitudinali presenti lungo il tracciato di perforazione orizzontale; analisi stratigrafica; dettaglio delle zone di ubicazione dei pozzetti di lancio/uscita.
  • Mappatura schematica della zona di indagine (restituzione grafica CAD); raccolta dati georadar in campo e trattamento mediante software dedicati; analisi stratigrafica; mappatura sottoservizi.

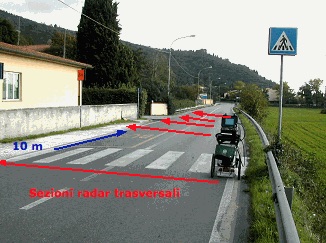

Esempio di acquisizione radar per mappatura sottoservizi fuori dal centro abitato

Mappatura reti e sottoservizi
Mappatura delle reti interrate - Metodo di indagine SUE "SUBSURFACE UTILITY ENGINEERING" - Brochure PDF
Mappatura reti e sottoservizi Mappatura reti e sottoservizi

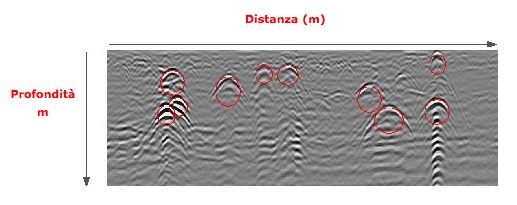

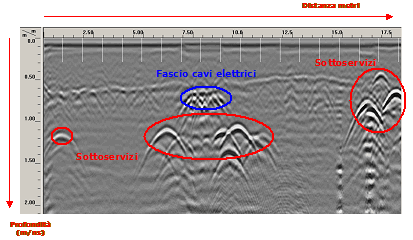

Radargrammi con indicazione dei sottoservizi ubicati trasversalmente alla direzione di acquisizione della sezione radar
Mappatura reti e sottoservizi

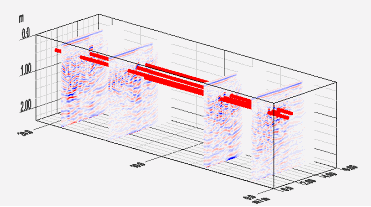

Immagine tomografica georadar 3D con indicazione dei sottoservizi presenti
